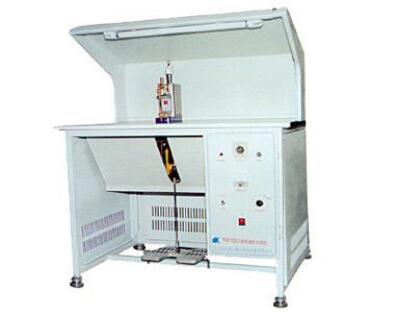

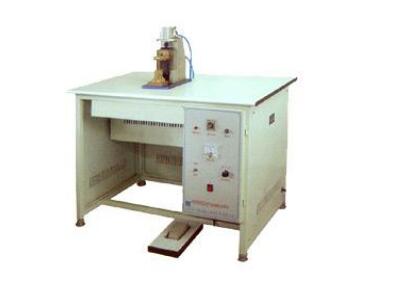

儲能式點焊機的分類

儲能式點焊機按照用途分，有萬能式(通用式)、專用式;按照同時焊接的焊點數目分，有單點式、雙點式、多點式;按照導電方式分，有單側的、雙側的;按照加壓機構的傳動方式分，有腳踏式、電動機-凸輪式、氣壓式、液壓式、復合式(氣液壓合式);按照運轉的特性分，有非自動化、自動化;按照安裝的方法分，有固定式，移動式或輕便式(懸掛式);按照焊機的活動電極(普通是上電極)的移動方向分，有垂直行程(電極作直線運動)、圓弧行程;按照電能的供給方式分，有工頻焊機(采用50赫茲交流電源)、脈沖焊機(直流脈沖焊機、儲能焊機等)、變頻焊機(如低頻焊機)。

當工件和電極一定時，工件的電阻取決與它的電阻率.因此，電阻率是被焊材料的重要性能.電阻率高的金屬其導電性差(如不銹鋼)電阻率低的金屬其導電性好(如鋁合金)。因此，點焊不銹鋼時產熱易而散熱難，點焊鋁合金時產熱難而散熱易.點焊時，前者可用較小電流(幾千安培)，而后者就必須用很大電流(幾萬安培)。電阻率不僅取決與金屬種類，還與金屬的熱處理狀態、加工方式及溫度有關。



如何判斷儲能式點焊機的焊接性能

儲能式點焊機的工藝參數主要有焊接電流IW、焊接時間tW、電極力FW 和電極工作面尺寸de等。它們之間密切相關，而且可在相當大的范圍內變化來控制焊點的質量。今天我們先來了解下焊接電流和焊接時間這兩個參數。

焊接電流是影響析熱的主要因素，析熱量與電流的平方成正比。隨著焊接電流增大，熔核的尺寸或焊透率A是增加的。在正常情況下，焊接區的電流密度應有一個合理的上、下限。低于下限時，熱量過小，不能形成熔核；高于上限，加熱速度過快，會發生飛濺，使焊點質量下降。但是，當電極力增大時，產生飛濺的焊接電流上限值也增大。在生產中當電極力給定時，通過調節焊接電流，使其稍低于飛濺電流值，便可獲得最大的點焊強度。焊接電流脈沖形狀及電流的波形對焊接質量有一定的影響。從工藝上看，焊接電流波形陡升與陡降會因加熱和冷卻速度過快而引起飛濺或熔核內部產生收縮性缺陷。



儲能式點焊機的分類及如何判斷儲能式點焊機的焊接性能上文已詳細介紹，想了解更多請關注我們的新聞動態。
